Головка делительная УДГ Д-500

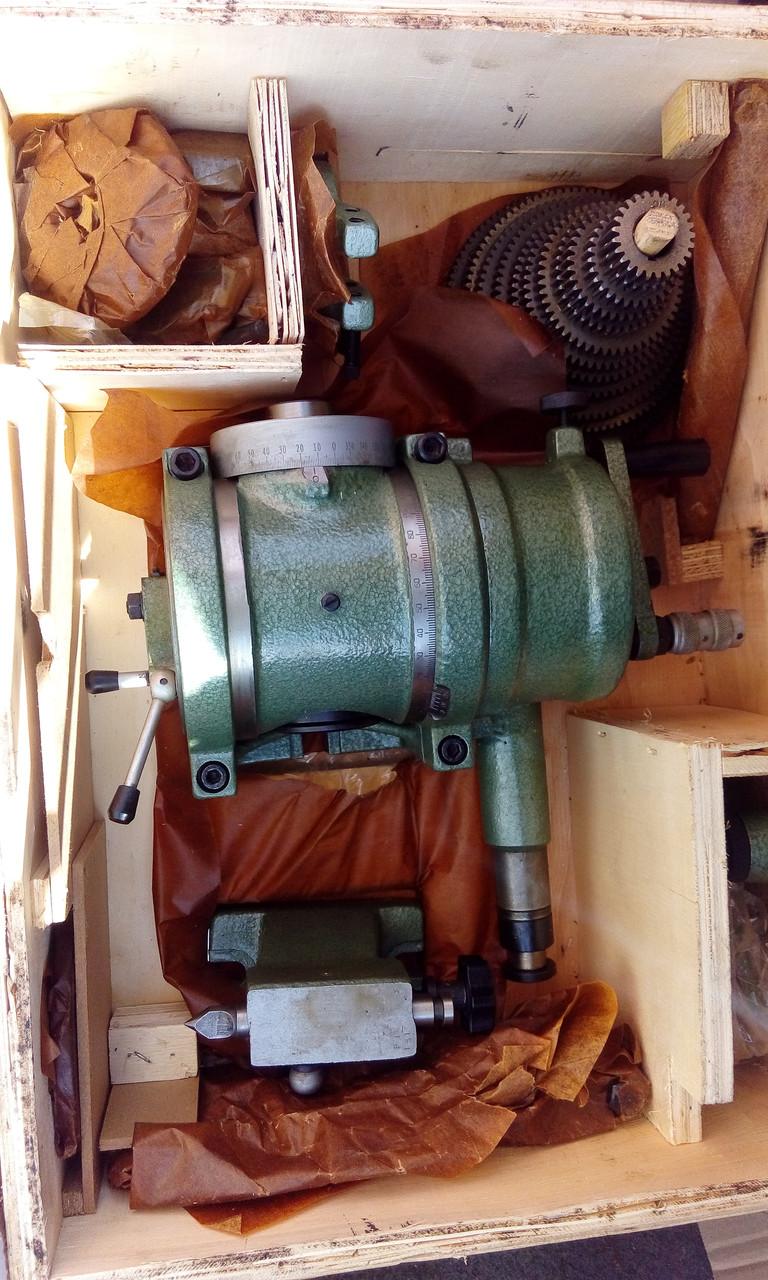

Головка делительная универсальная УДГ-500 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол. Базовая комплектация делительной головки: задняя бабка, передний центр с поводком, хомутик, трехкулачковый патрон и оправки для закрепления обрабатываемых заготовок. При "полной" комплектации добавляются: две гитары для сменных зубчатых колес, набор зубчатых сменных колес.

Технические характеристики:

Параметры, единицы измерения УДГ-500
Наибольший диаметр детали, мм 500
Диаметр 3-х кулачкового патрона, мм 200
Расстояние от основания до торца шпинделя в его вертикальном положении, мм 450
Диапазон деления 2-400
Передаточное отношение 1:40
Диаметр отверстия шпинделя, мм 38,2
Резьба рабочего конца шпинделя, мм 76
Конус Морзе шпинделя передний 5
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр 5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр 95
Ширина направляющих шпонок, мм 22
Габаритные размеры основания 290х234
Вес, кг 106

Делительная головка УДГ используются:
- для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес.
- для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части);
- для установки оси обрабатывали заготовки под требуемым углом относительно стола станка;
